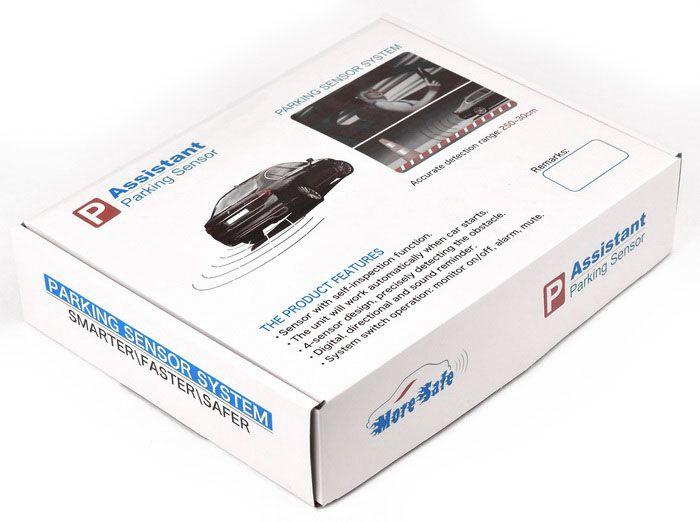

LED PARKING SENSOR SYSTEM

    Парктронік — це найкращий вибір для безпеки вашого автомобіля. Паркувальний радар (Парктронік) складається з ультразвукових датчиків, цифрового блока керування й LED-дисплея. Система оцінює відстань між автомобілем і перешкодою, що є навпроти ультразвукових датчиків, встановлених на задньому бампері автомобіля. Система має звуковий супровід, який допомагає краще орієнтуватися під час паркування.

ВСТАНОВЛЕННЯ

1. Встановіть ультразвукові датчики за допомогою спеціального свердла (з комплекту) у задній бампер автомобіля.

2. Після встановлення датчиків зафіксуйте їхній напрямок (стрілкою «верх» зі зворотного боку датчиків) і закріпіть сполучні дроти.

3. Під'єднайте червоний дріт від блока керування (основного модуля) до живлення +12V фари заднього ходу, а чорний дріт до негативного контакту;

4. Закріпіть блок керування наявним у комплекті двостороннім скотчем у зоні лампи заднього ходу, можна додатково закріпити саморізами.

5. Під'єднайте дисплей до блока керування.

6. Дріт акуратно закріпіть ізострічкою або будь-якими іншими способами.

 ТЕСТІРАННЯ

    Для перевірки роботи, увімкніть заднє передавання, увімкнутися фара заднього ходу та одночасно увімкнутися система парктроніка. На дисплеї продемонструється відстань у метрах.

 · Якщо на дисплеї нічого не показується, будь ласка, перевірте полярність живлення, а також з'єднання кабелю живлення й дисплея з основним модулем.

• · Якщо дисплей показує 0.0 або хаотично мінливі значення вимикайте заднє передавання і увімкніть знову. Пристрій має видавати тривожний сигнал, якщо на відстані 1 м від датчиків є будь-який об'єкт.
•
• · Якщо на дисплеї зображається значення 0.0 і пристрій видає тривалий сигнал, перевірте, чи не потрапляють деталі корпусу автомобіля в зону виявлення датчиків, правильність встановлення датчиків і їхнє можливе розташування поблизу джерела перешкод (наприклад, вихлопна труба, інші дроти). Треба перевірити по одному всі датчики, від'єднавши їх і приєднуючи по одному.
•
• · Якщо дисплей показує деяке значення, але навпроти датчиків нічого не перебувати, можливо, парктронік показує відстань до землі. В  такому разі перевірте правильність встановлення датчиків; датчики мають бути трохи піднятими в горизонтальному положенні. З міркувань безпеки на дисплеї буде виводитися тільки 0.0, а не 0.1-0.3, коли пристрій виявить щось на відстані від 0.0 до 0.3 м від датчиків, залежно від програмного забезпечення. У цій ситуації водій має негайно зупинити, автомобіль. Коли відстань буде менш ніж 0.5 м, пристрій видаватиме тривалий сигнал. Будь ласка, зверніть увагу на це, і будьте вкрай обережні.
•
•
•

ЗАСТОСУВАННЯ

1. Під час встановлення системи автомобіль має бути у вимкненому положенні (з вимкненим запалюванням і двигуном, що не працює).

2. Робота пристрою може бути ускладнена в таких ситуаціях: проливний дощ; дорога покрита гравієм; вибоїста дорога; наявність дрібних рослин, кущів; дуже гаряча, холодна або волога погода; датчики покриті снігом, брудом, льодом тощо.

3. Інші джерела ультразвукового або електромагнітного випромінювання можуть впливати на роботу пристрою (здавляти перешкоди).

4. Датчик не треба встановлювати занадто щільно або занадто вільно.

5. Металевий бампер може стати причиною некоректної роботи пристрою.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Номінальна напруга: 12 V

2. Діапазон робочої напруги: 10-16V

3. Споживаний струм: 40-300 мА

4. Відстань виявлення: 0.3-2.5м

5. Частота ультразвука: 40 кГц

6. Робоча температура: -40 ~ +80 °C

7. Робоча температура дисплея: -30 ~+ 65 °C

    Встановлення парктроніків зараз стало швидше потребою, ніж додатковим обладнанням. В умовах мегаполіса встановлення парктроніків знижує аварійність і створює комфорт водієві.
Паркувальний радар дає змогу маневрувати автомобілем в обмеженому та тісному просторі, наприклад, під час паркування на завантажених машинами вулицях.
Парктронік позбавляє не тільки від неприємностей під час паркування в тісному коридорі автомобілів, але й під час дій на нерівних поверхнях дороги та стоянки, чудово визначає відстань до перешкоди невеликій висоті, і не мають великого розміру, наприклад — арматури, що стирчать із землі.
Установлення парктроніка запобіжить можливим неприємностям і подальшому ремонту автомобіля, який зазвичай обходиться дуже дорого.
